道路造成計画 オプション
縦横断計算により抽出した縦横断データに計画を追加入力するオプションです。
路線全体の形状を確認しながら、前後の現況・計画を見ながら連続でしかも自動で現況に計画が入力されます。
また、法形状や側溝等の土工定規を指示し視覚的に断面設計が行えます。
路線全体の形状を確認しながら、前後の現況・計画を見ながら連続でしかも自動で現況に計画が入力されます。
また、法形状や側溝等の土工定規を指示し視覚的に断面設計が行えます。

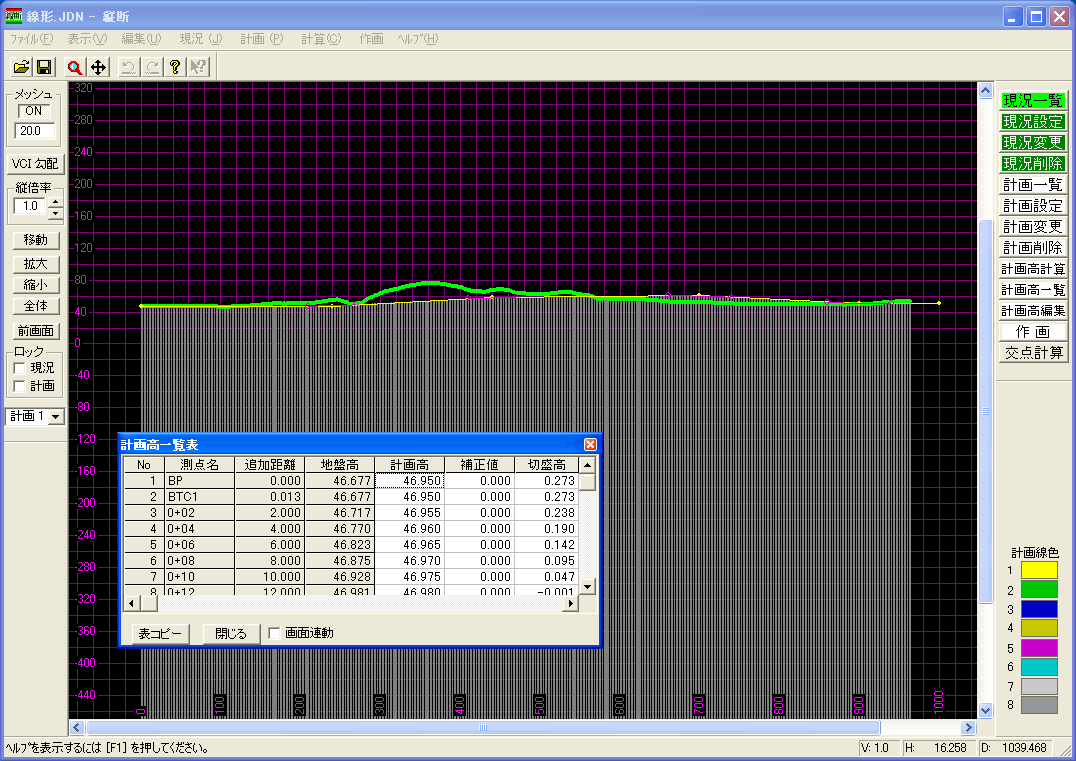

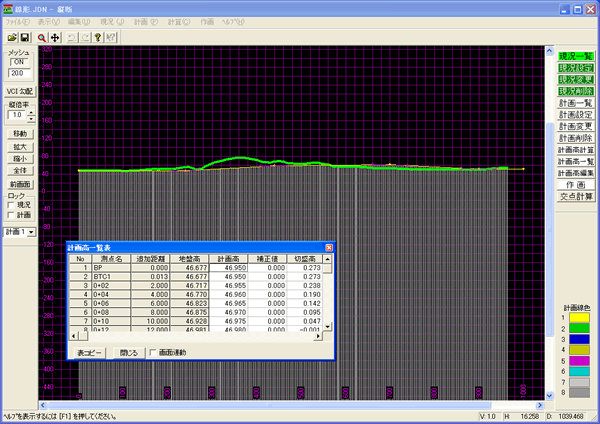

縦断計画
路線計算で切出された、現況縦断に対し、計画を設定します。
縦断計画は、現況縦断を見ながら計画値を入力し、計画高を計算させます。
縦断計画は、現況縦断を見ながら計画値を入力し、計画高を計算させます。

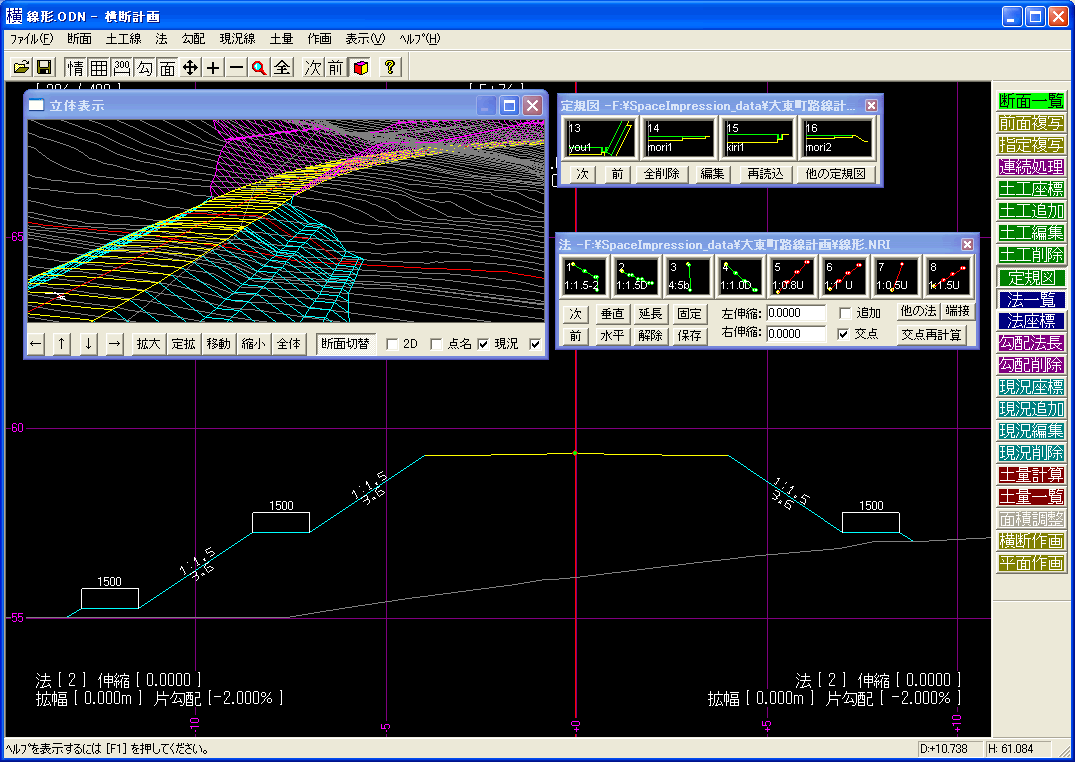

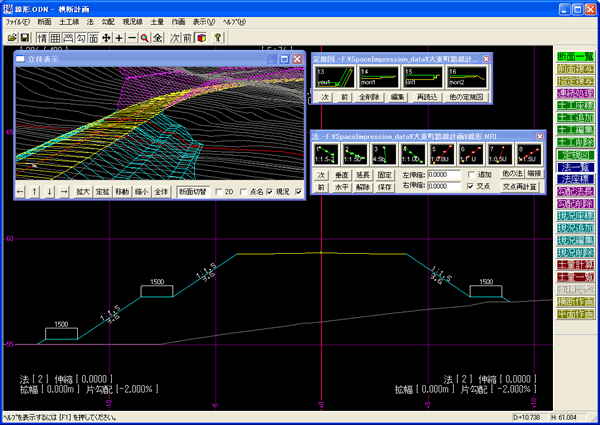

横断計画
路線計算で切出された、現況横断に対し、計画を設定します。横断計画は、連続処理が可能です。
３Ｄ表示しながら、各断面に対し土工定規、切盛法を設定すれば、高速に計画値を計算します。前後の計画値を
参考に１断面づつ修正が行えます。
３Ｄ表示しながら、各断面に対し土工定規、切盛法を設定すれば、高速に計画値を計算します。前後の計画値を
参考に１断面づつ修正が行えます。
拡幅・片勾配設定
路線計算で各断面に対し、拡幅、片勾配を設定することができます。

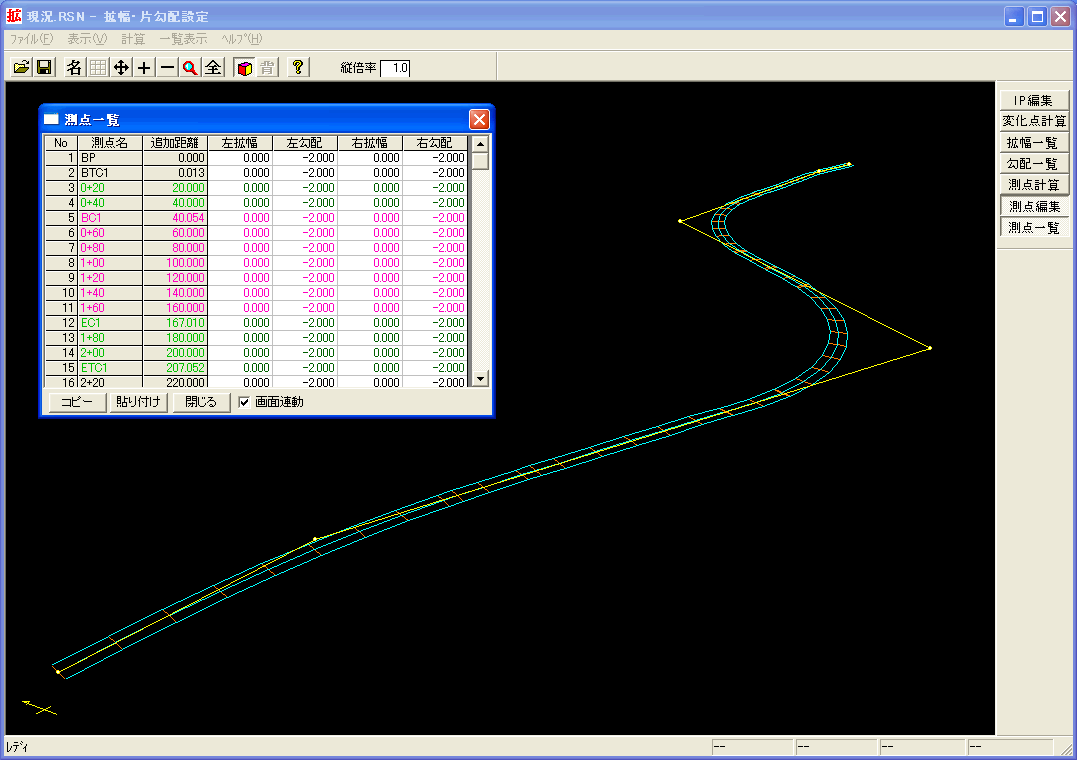

連続処理を行った後、計算測点一覧を見ながら３Ｄ表示で編集・変更作業が行えまから視覚的にわかり易く一層
の効率アップが図れます。
連続処理を行った後、計算測点一覧を見ながら３Ｄ表示で編集・変更作業が行えまから視覚的にわかり易く一層
の効率アップが図れます。

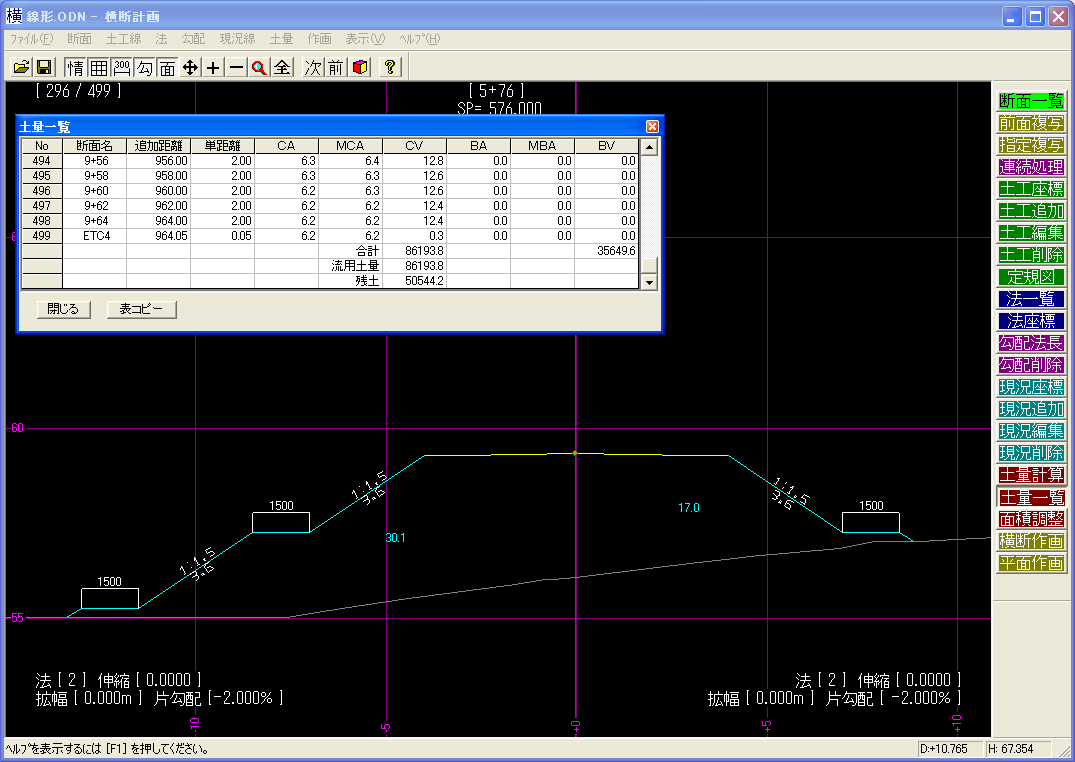

平均断面法による土量計算
路線計画を入力し終われば、現況との面積差を瞬時に計算し、平均断面法による土量計算を行うことができます。
切土・盛土も自動計算し、残土量も算出されます。計算された値は、カット＆ペーストで表計算などのソフトに
コピーが可能です。
切土・盛土も自動計算し、残土量も算出されます。計算された値は、カット＆ペーストで表計算などのソフトに
コピーが可能です。

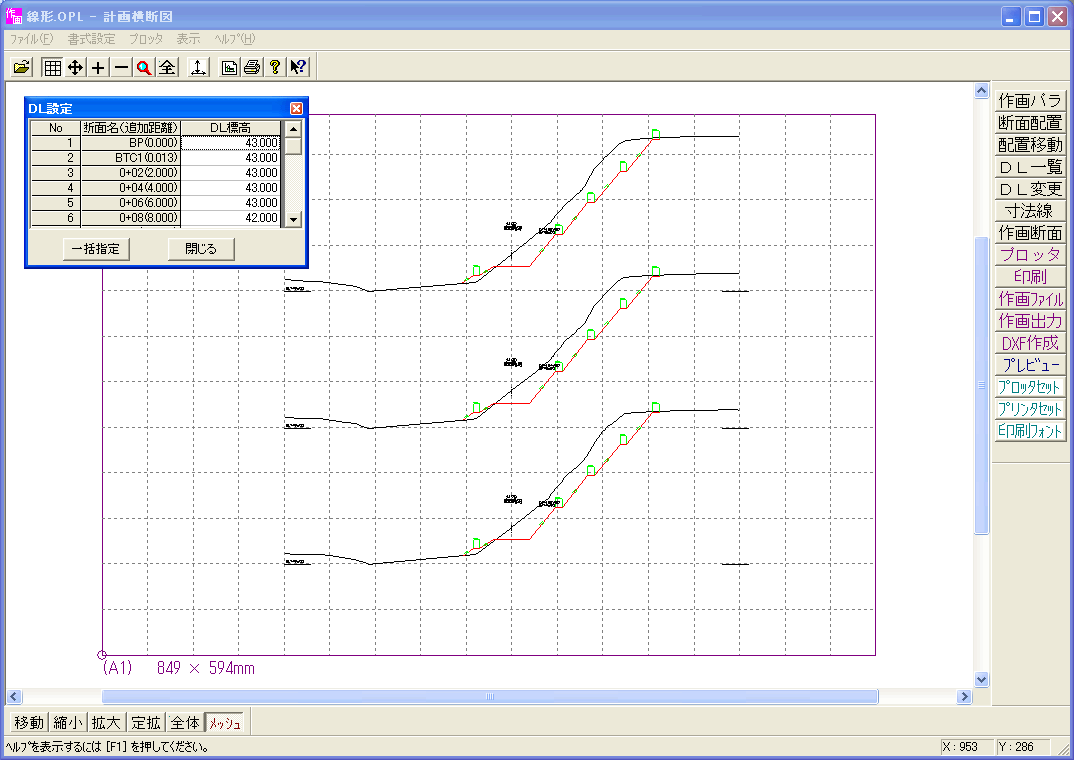

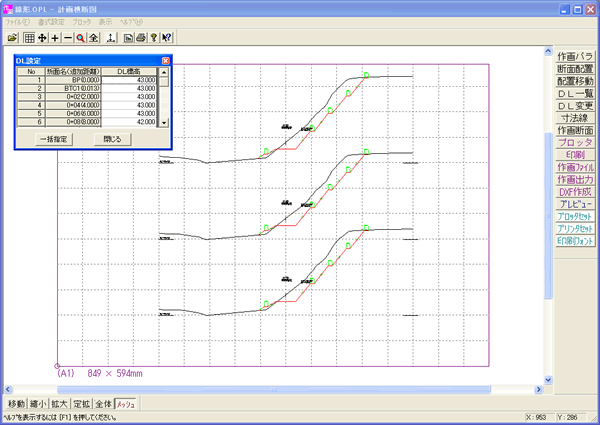

計画横断図の自動作成
現況と計画を同じ線形データで縦横断計算させることにより、計画横断図を自動的に作図します。
土量計算の根拠としての横断図作成にとても便利です。
土量計算の根拠としての横断図作成にとても便利です。

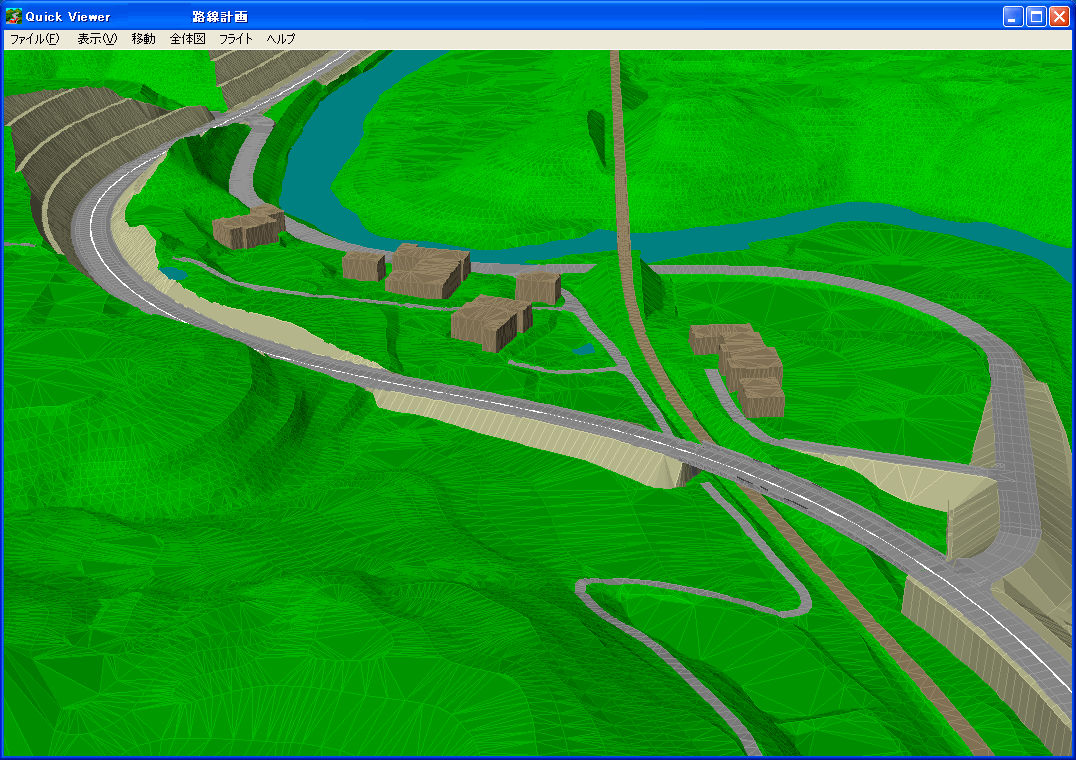

現況との合成

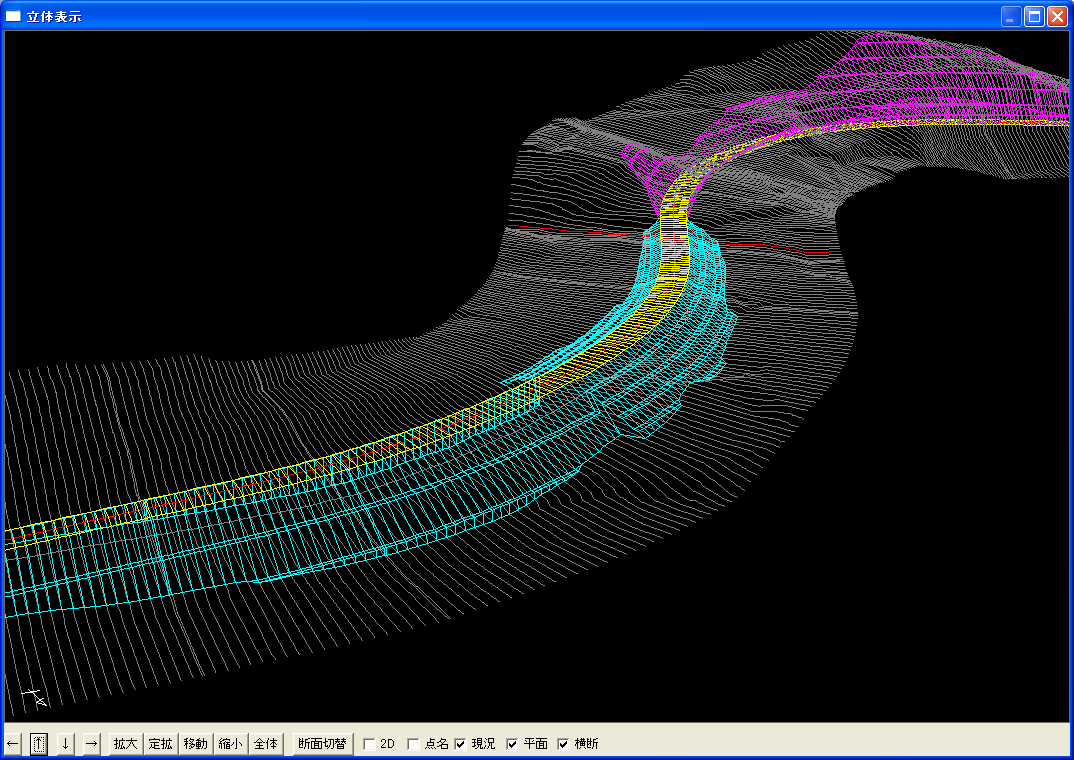

作成した計画データは現況データと合成を行うことができ鳥瞰表示が可能です。
また、線形計算時に自動的に走行ルートも作成していますので、【走行シュミレーション】を行うこともできます。
走行シュミレーションのaviファイルはこちら ⇒ road sample.avi
また、線形計算時に自動的に走行ルートも作成していますので、【走行シュミレーション】を行うこともできます。
走行シュミレーションのaviファイルはこちら ⇒ road sample.avi
